Als Pionier der SMT-Industrie im Bereich Spleißsysteme verarbeitet die L-900 nicht nur Bänder mit einer Breite von 8 bis 24 mm perfekt, sondern bietet auch hohe Kompatibilität und höchste Spleißleistung. Sie ermöglicht tiefe Taschen bis zu 9 mm, eine hohe Spleißbandhaftung von 5 kg und eine 360-Grad-Verdrehsicherung. Die L-900 ist somit nicht nur eine intelligente Spleißmaschine, sondern auch ein hochpräzises Werkzeug zur Steigerung der SMT-Produktionseffizienz.
A-Unterstützt Komponentenbandbreiten von 8, 12, 16 und 24 mm
A-Trägerpapier und Prägeband
A-Unterstützt tiefe Taschen bis zu 9 mm
A-Optionale LCR-Verifizierung für Kondensatoren und Widerstände
A-Unabhängiges X/Y/Z-Achsen-Design zur LCR-Verifizierung
A-Automatische Anpassung der LCR-Messsonde für Komponentengrößen ab 01005 Zoll
A-Intelligentes Bildverarbeitungssystem
A-Automatische Leertaschenerkennung mit vorgeschnittenen Stationen und KomponentenTonhöhenüberprüfung
A-Hervorragender FPY von bis zu 98 %
A-MES-Unterstützung
TECHNISCHE DATEN
|
Bandspleißen System |
Wiederholgenauigkeit der X-Achse（mm≤ |
±0,01 |
|
Wiederholgenauigkeit der Y-Achse（mm≤ |
±0,01 |
|
|
Positionierungsgenauigkeit des Bandes（mm≤ |
±0,2 |
|
|
Informationen von Komponentenband |
Komponentenbandbreite（mm≤ |
8/12/16/24 |
|
Bauteilabstand（mm≤ |
2/4/8/12/16/20/24 |
|
|
KomponententascheTiefe max.（mm≤ |
9 |
|
|
Dicke des Komponentenbandes（8mm Band）（mm≤ |
0,25 ~ 1,25 |
|
|
Fördersystem |
Förderhöhe（mm≤ |
930±15 |
|
Aufwickelvorrichtung |
Rückspularm |
Standardmäßig ein Aufwickelarm, optional zwei Aufwickelarme |
|
Rollengröße（mm≤ |
Max.Ø380☐Optional Ø500 |
|
|
Max. Belastung（kg≤ |
Max.20 |
|
|
Dekodierungsmodus |
Befestigung der Barcode-Kamera am Aufwickelarm |
Optional |
|
|
||
|
Spleißrate |
Zykluszeit (Sek.) |
₤10S（ohne LCR-Testzeit und manuelle Zuführzeit≤ |
|
Spleißkapazität |
Spleißen von FPY |
98 % |
|
Spleißspalt（mm≤ |
±0,1 |
|
|
Drehmomentausgleichskapazität des Materialeinlasses |
360 Grad (Kunststoffband, Länge der Materialzufuhr an beiden Enden beträgt 250mm) |
|
|
Softwaresteuerung |
Automatische Bauteilabstandserkennung |
Standard |
|
Komponentengrößenvergleich |
Standard |
|
|
Stücklisten-Importassistent |
Standard |
|
|
OCR |
Optional |
|
|
LCR |
Messgenauigkeit |
±0,05 % |
|
Messbereich |
L0¼H-1000H☐C0pF–20mF☐R0Ω-20MΩ |
|
|
Messmethode |
Zweiseitiger Messwert |
|
|
Testerfolgsquote |
95 %（01005 Komponente≤ |
|
|
Strom |
Stromversorgungsmodus |
24 V DC 50 Ah Lithiumbatterie |
|
Akkulaufzeit (bei voller Ladung)（H≤ |
12-16 |
|
|
Leistung（W≤ |
Max.120 |
|
|
Einrichtungen Anforderungen |
Gewicht（Kg≤ |
95 |
|
Referenzmaß（mm≤ |
540 (W) × 540(L) × 1460(H) |
|
|
Andere Konfigurationen sind optional |
MES-Anpassung, Barcode-Drucker, Stoppfunktion für Komponentenrollen, Drehzahlsensorfunktion,Narrensichere Funktion für den Rückspularm, Laser-Höhenmessfunktion, automatische Rücklaufvorrichtung, automatische Bandbreitenerkennung, automatische Bandabstandserkennung für 12–24 mm Band, direkte Stromversorgung, kabelloses Laden, Bewegungsplattform, schwere Bewegungsplattform. |
|
Abbildungen des automatischen Spleißsystems

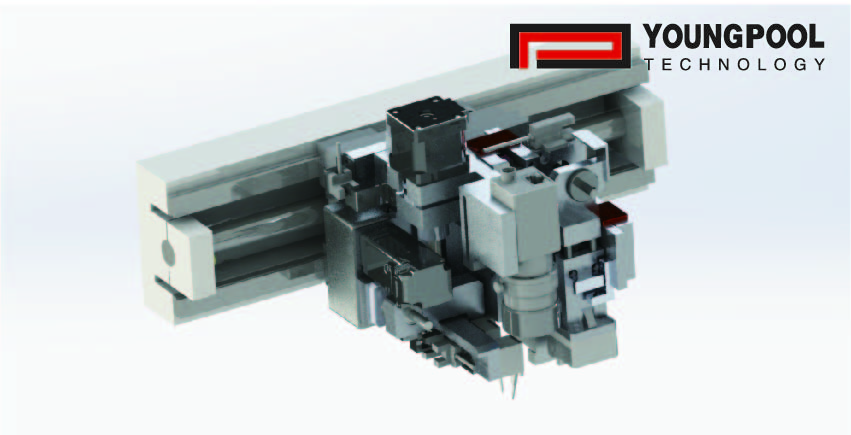

[Haftunabhängige Achse: Sichtsystem, LCR-Messung,Spleißmechanismus.]

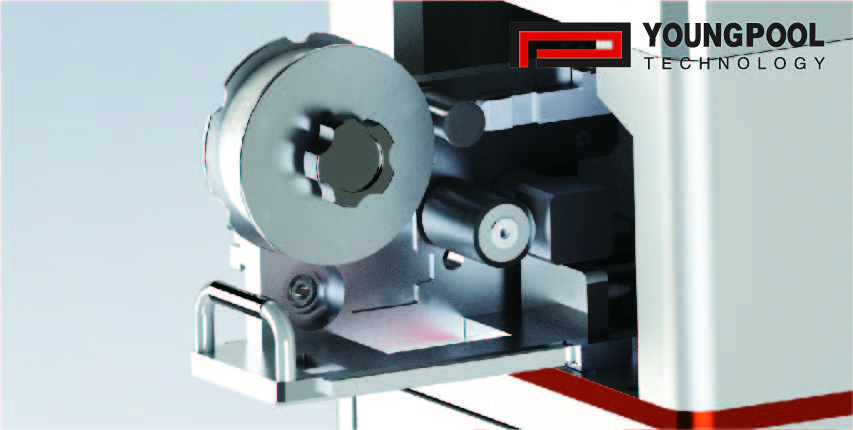

[Trägerauszugsdesign: Spleißband-Zuführungssystem.]

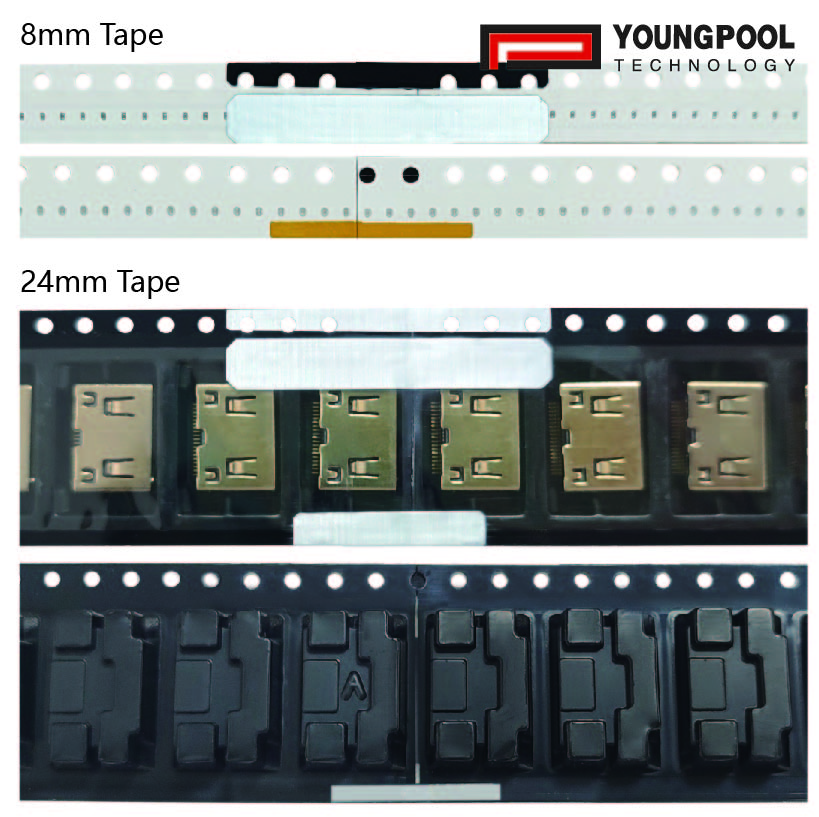

[Einzigartiges Spleißband-Design: NUR Oberseitenverklebung]

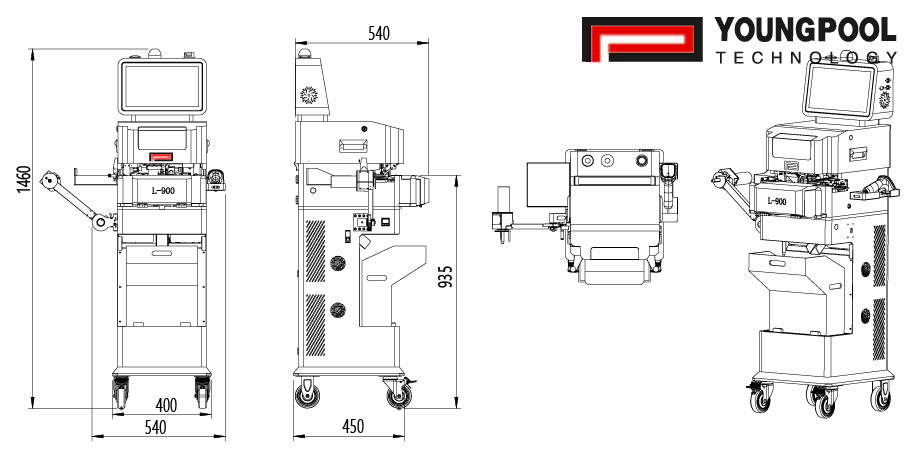

Spleißen MMaschinenabmessungen
â— Veröffentlicht in Febr. 2024 , Alle Rechte vorbehalten
Alle Spezifikationen können sich aufgrund technischer Entwicklungen ändern. Bei Fragen zu unseren Produkten wenden Sie sich bitte an Youngpool Technology (information@youngpool.com) oder an unsere lokalen Vertreter.
