Inline-Laser-PCB-Nutzentrennmaschine
Mit der Entwicklung der Elektronikfertigungsindustrie geht der Trend bei Leiterplattendesigns hin zu dünneren und leichteren Bauformen. Die Liefermengen von Leiterplatten mit einer Dicke unter 0,8 mm steigen jährlich, was höhere Anforderungen an die Depaneling-Prozesse stellt. Traditionelle Depaneling-Methoden genügen den Anforderungen an Präzision und Zuverlässigkeit nicht mehr vollständig.
Um eine schnelle, spannungsarme und flexible Demontage zu erreichen, stellt Youngpool Technology stolz die LD-4 Laser-Demontagemaschine vor.

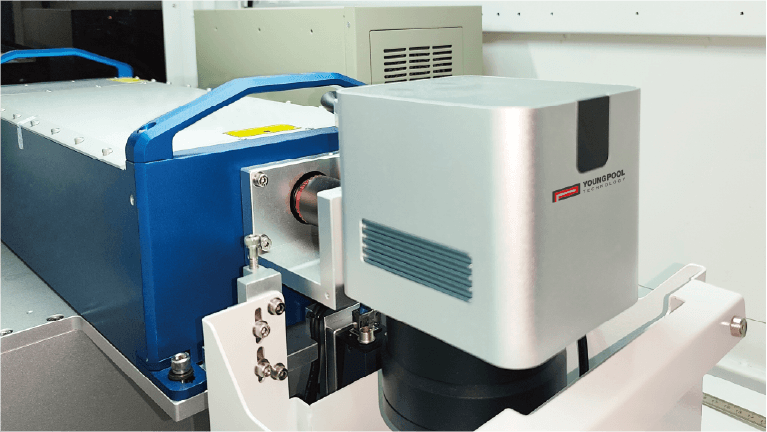

Die Maschine ist standardmäßig mit einem 60-W-Grünlaser ausgestattet, der schnelles und präzises Schneiden ermöglicht. Sie unterstützt sowohl Inline- als auch Offline-Betrieb und bietet somit Flexibilität für unterschiedlichste Produktionsszenarien. Darüber hinaus spart die kompakte Bauweise mit einer Breite von unter 0,8 Metern wertvollen Platz in der Produktionslinie.
● Unterstützt Inline-/Offline-Betriebsmodi
● Standardmäßiger 60-W-Laser für schnelles Depanelisieren
● Präzises Schneiden ohne mechanische Belastung
● Schnittgenauigkeit <0,05 mm
● Mehrschichtiger Sicherheitsschutz zur Beseitigung von Lichtverschmutzung
● Intelligentes Staubentfernungssystem
● Grafische Programmierung
● Dreistufige Führungsschiene
● Maschinenbreite: 0,77 Meter
TECHNISCHE DATEN
Modellnr.
LD-4
Lasertyp
Standard: Grüner Laser, 60 W, Nanosekunden
Maximale Produktgröße (mm)
270 mm * 300 mm (einschließlich Halterung)
Mindestproduktgröße (mm)
50 mm * 50 mm (einschließlich Befestigungsmaterial)
Produktdicke (mm)
Max. 1,2 mm
Bauteildicke (mm)
Max. 18 mm
Arbeitsbereich (mm)
200 mm × 240 mm
Schnittgenauigkeit (mm)
＜
0,05
Laserlebensdauer
＞
20000 Stunden
Schneidemethode
Galvanometer-Abtastung
Steuerungssystemsoftware
Integrierte Bildverarbeitung, Laser- und Bewegungssteuerung
Stromversorgung
220 V/50 Hz/4 kVA
Luftdruck
5 kgf/cm²
Betriebsumgebung
15℃-35℃
Gewicht (kg)
800
Abmessungen (mm)
770 (B) x 1520,5 (T) x 1700 (H)
Optional: UV-Laser, 30 W, Nanosekunden

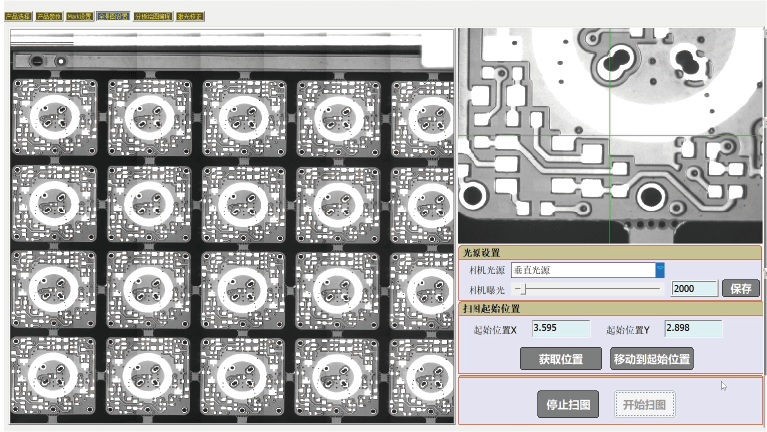

Scannen mit einem Klick und Bildprogrammierung

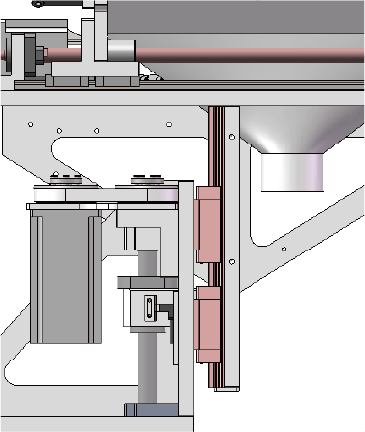

Programmierbare Z-Achse mit einstellbarer Höhe

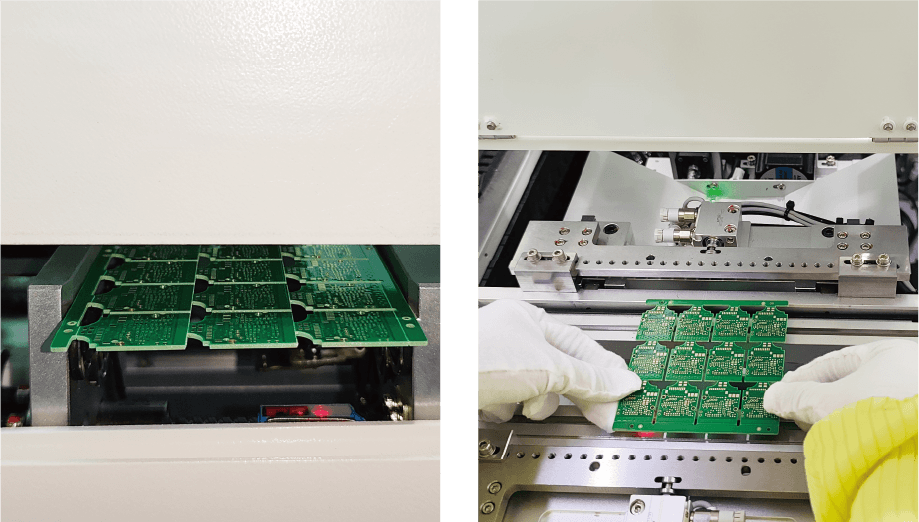

Unterstützt sowohl Inline- als auch Offline-Betriebsmodi

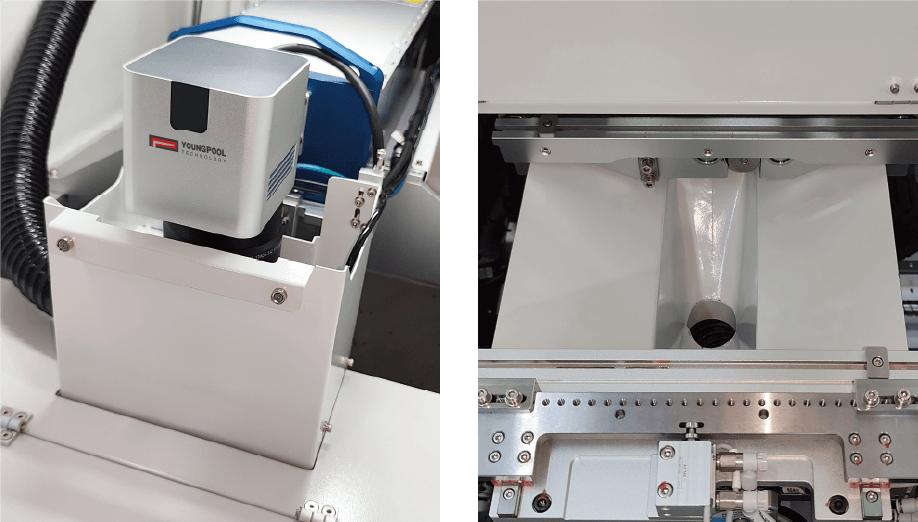

Hocheffizientes Staubabsaugungssystem

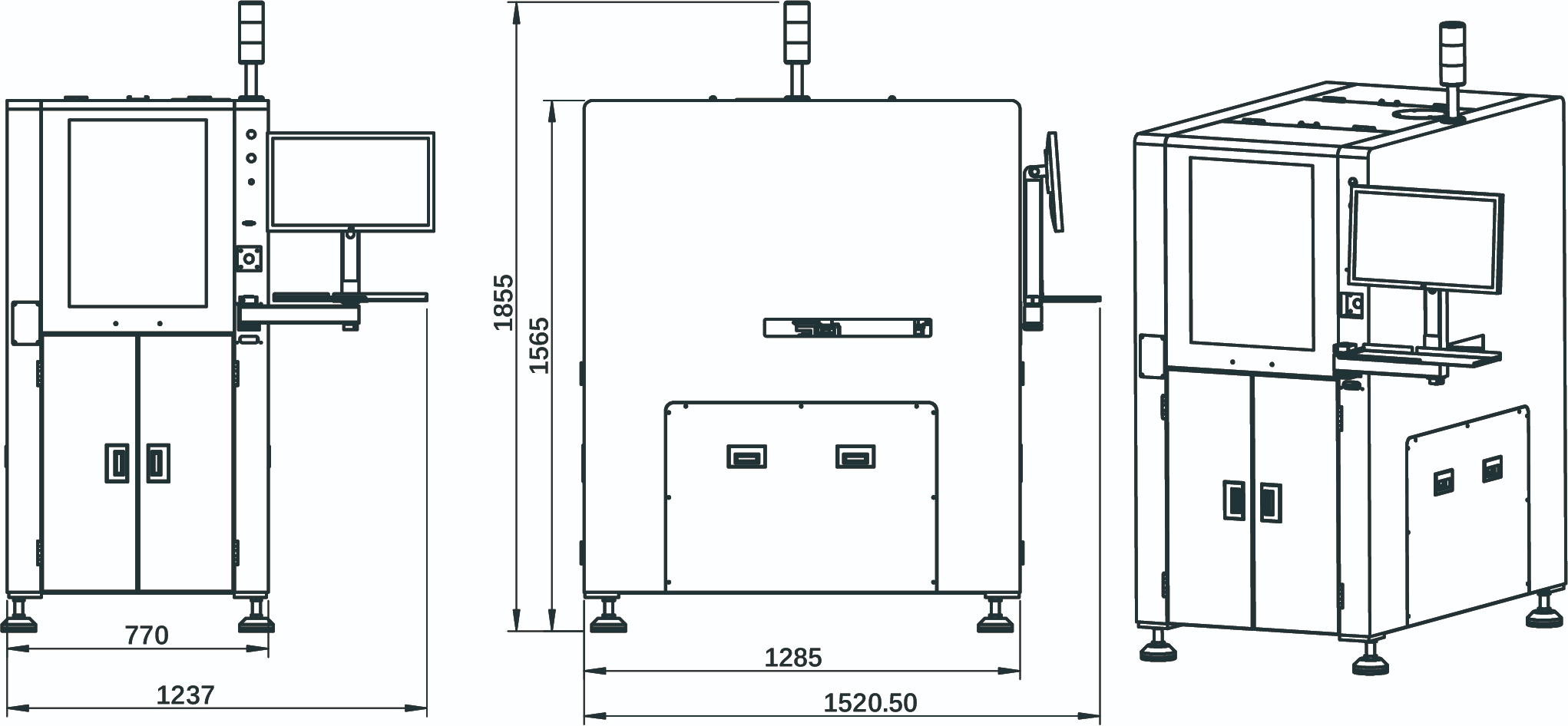

Abmessungen
IPv6-Netzwerk unterstützt
