Automatische SMT-Spleißmaschine L-4
Alle SMT-Prozesse haben sich im Laufe der Jahre weiterentwickelt, mit Ausnahme des Spulenverbindungsprozesses für Bauteile. Die Frage der Effizienzsteigerung, der Verbesserung der Verbindungsqualität und der Vermeidung fehlerhafter Bauteilverbindungen wurde nicht ausreichend berücksichtigt und wird oft vernachlässigt.
Die hochgelobte intelligente Spleißmaschine L-4 von YoungPool Technology erfüllt alle Anforderungen! Sie bietet nicht nur die MES-Integrationsfunktion, sondern zeichnet sich auch durch einfache Bedienung, hohe Genauigkeit, Stabilität und Zuverlässigkeit aus. Die L-4 bietet extrem kurze Spleißzyklen, eine exzellente LCR-Verifizierung und eine sehr hohe FPY (Fusionsrate pro Jahr). Sie ist mit allen gängigen Bestückungsautomaten kompatibel und somit ein unverzichtbares intelligentes Werkzeug für die moderne SMT-Elektronikfertigung.
● Unterstützt 8 mm Komponentenbandbreite
● Die Dicke des Trägerbandes sollte zwischen 0,25 und 1,25 mm liegen.
● Unterstützt tiefe Taschen bis zu 2,5 mm
● Ausgezeichnete Rendite bis zu 98 %
● Serienmäßig mit intelligentem Bildverarbeitungssystem
● Optionale LCR-Überprüfung für Kondensatoren und Widerstände
● Unabhängige X/Y/Z-Achsenkonstruktion zur LCR-Verifizierung
● Automatische Anpassung der LCR-Messsonde für Bauteile ab einer Größe von 01005 Zoll
● Automatische Erkennung leerer Taschen mit vorgeschnittenen Stationen und Bauteilteilungsprüfung
● Kontinuierlicher Betrieb bis zu 12-16 Stunden nach vollständiger Aufladung
● MES-Integration mit Konnektivität über WLAN oder direkten Netzwerkanschluss
TECHNISCHE DATEN
|
Bandspleißen System |
Wiederholgenauigkeit der X-Achse ( mm ) |
±0,01 |
|
Wiederholgenauigkeit der Y-Achse ( mm ) |
±0,02 |
|
|
Positionierungsgenauigkeit des Klebebands ( mm ) |
±0,2 |
|
|
Informationen von Komponentenband |
Komponentenbandbreite ( mm ) |
8 |
|
Bauteilteilung ( mm ) |
2/4 |
|
|
Maximale Breite der Komponententasche. ( mm ) |
4.1 |
|
|
Komponentenbanddicke ( mm ) |
Papier 0,25–1,25, geprägtes Klebeband 0,25–2,5
|
|
|
Fördersystem |
Förderbandhöhe ( mm ) |
930±15 |
|
Rückspulvorrichtung |
Rückspularm |
Standardmäßig ein Aufspularm, optional zwei Aufspularme |
|
Rollengröße ( mm ) |
Max.Ø380 ， Optional Ø500 |
|
|
Maximale Belastung ( kg ) |
Max. 20 |
|
|
Dekodierter Modus |
Barcode-Kamera am Rückspularm befestigen
|
Optional |
|
|
|
|
|
Spleißrate |
Zykluszeit (Sek.) |
≤7S ( ohne Berücksichtigung der LCR-Testzeit und der manuellen Zuführungszeit ) |
|
Spleißkapazität |
Spleißen FPY |
98 % |
|
Spleißlücke ( mm ) |
0,1±25% |
|
|
Mindestlänge des Komponentenbandes. ( mm ) |
140 |
|
|
Softwaresteuerung |
Automatische Bauteilteilung |
Standard |
|
Vergleich der Bauteilgrößen |
Standard |
|
|
BOM-Importassistent |
Standard |
|
|
OCR |
Optional |
|
|
LCR |
Messgenauigkeit |
±0,05 % |
|
Messbereich |
L ： 0 µH-1000 H ， C ： 0 pF-20 mF ， R ： 0Ω-20MΩ |
|
|
Messmethode |
Zweiseitiger Messwert |
|
|
Testbestehensquote |
95 % ( Komponente 01005 ) |
|
|
Strom |
Stromversorgungsmodus |
24V DC 50Ah Lithium-Batterie |
|
Akkulaufzeit (bei voller Ladung) ( H ) |
12-16 |
|
|
Leistung ( W ) |
Max. 120 |
|
|
Einrichtungen Anforderungen |
Gewicht ( kg ) |
87 |
|
Referenzdimension ( mm ) |
540 (B) × 517 (L) × 1455 (H) |
|
|
Andere Konfigurationen sind optional |
MES-Anpassung, Barcode-Drucker, Komponentenspulen-Stoppfunktion, Drehzahlsensorfunktion, Narrensicherungsfunktion für den Aufwickelarm, Laser-Höhenmessfunktion, Automatische Rückführungsvorrichtung, Direkte Stromversorgung, Kabelloses Laden, Bewegungsplattform, Schwerlast-Bewegungsplattform. |
|
Abbildungen des automatischen Spleißsystems

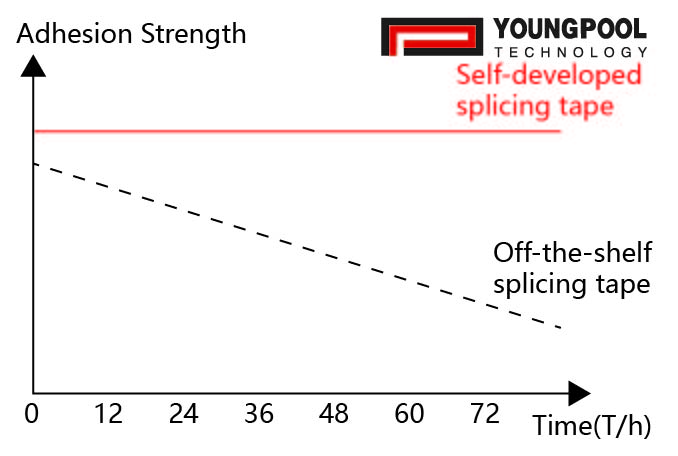

[BANDEIGENSCHAFTEN]

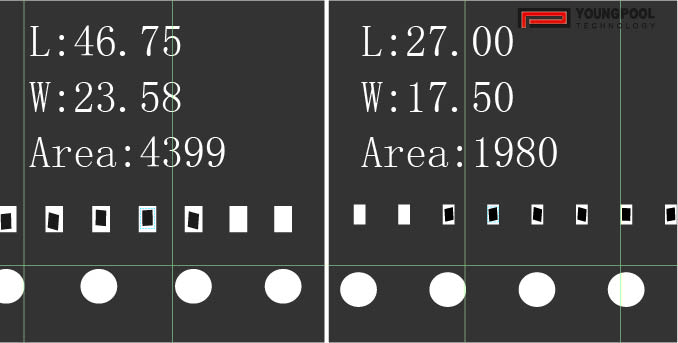

[KOMPONENTENGRÖSSENERKENNUNG]

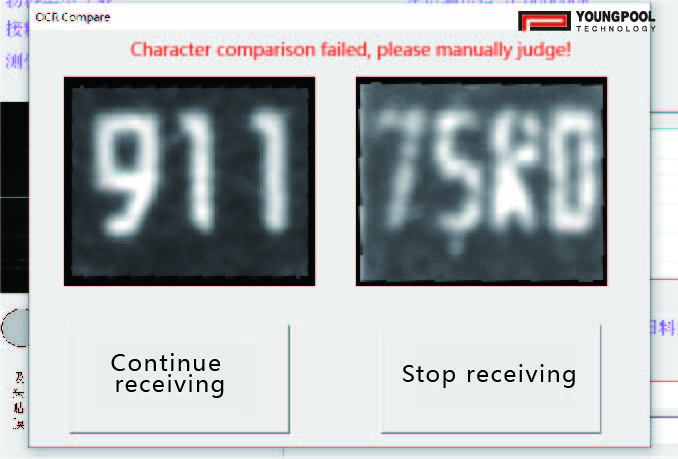

[OCR]

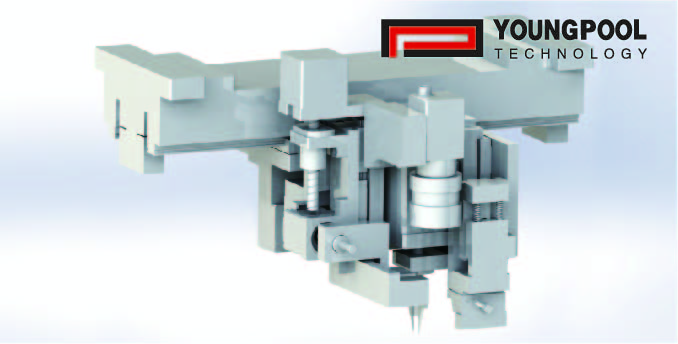

[INDEPENDENT MOTION DESIGN:VISION SYSTEMS,
LCR-MESSGERÄT, Spleißbandgerät.]

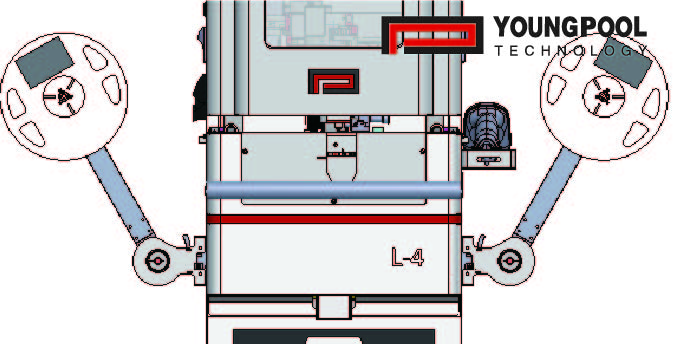

[DOPPELTES AUFWICKELN] ARME ]

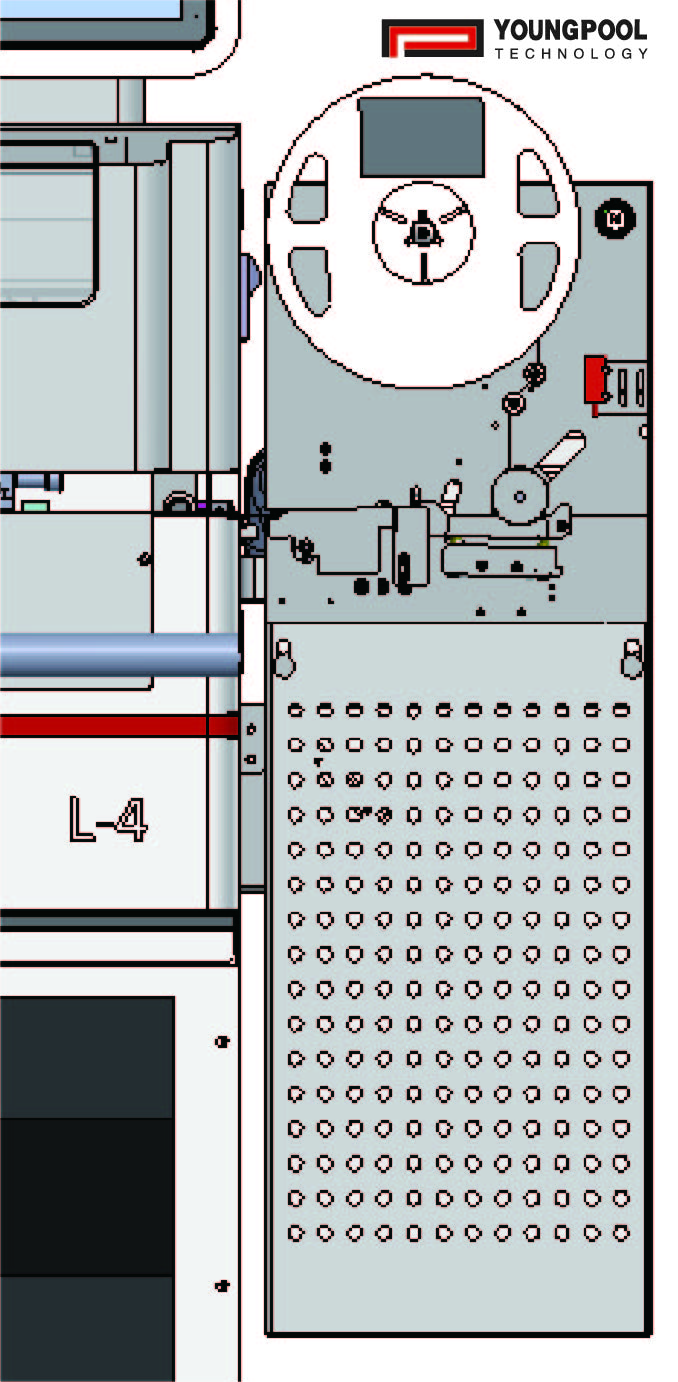

[AUTOMATISCHE SPULENRÜCKWÄRTSVORRICHTUNG]

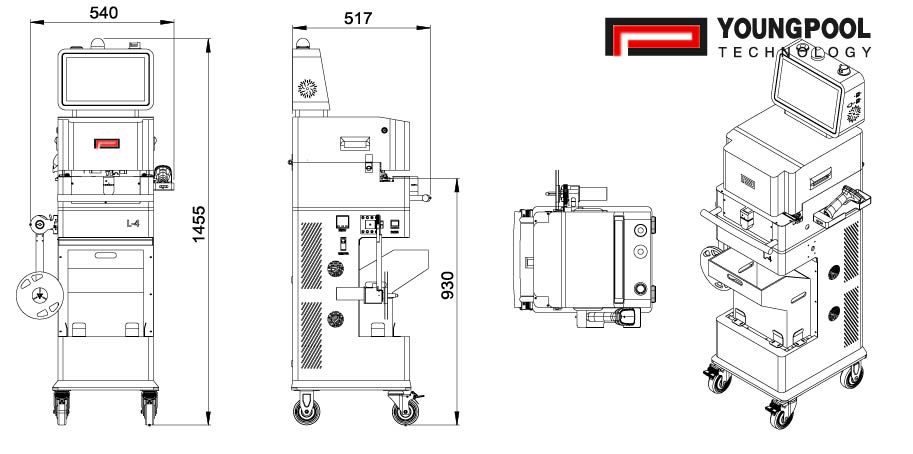

Abmessungen der Spleißmaschine
● Veröffentlicht in Februar. 202 4 Alle Rechte vorbehalten
● Alle Spezifikationen können sich aufgrund technischer Entwicklungen oder Fortschritte ändern. Bei Fragen zu unseren Produkten wenden Sie sich bitte an Youngpool Technology ( shicx @youngpool.com) oder unseren/unsere lokalen Vertreter(n)
