Automatische Lasermarkierungsmaschine

Keine Kompromisse bei Qualität und Kosten, einfache Installation, unkomplizierte Schulung und kein Materialbedarf – eine effiziente Wahl, um Ihre Produktionsanforderungen zu erfüllen.

Marke:
YOUNGPOOL
Art.-Nr.:
M2-900L

Jetzt anfragen Herunterladen

Produktdetail

Automatische SMT-Lasermarkierungsmaschine M-900

Automatische SMT-Lasermarkierungsmaschine M-900 Ist Online-Vollautomatische Druckmaschine. Es handelt sich um ein professionelles Gerät zum Drucken von 1D-Codes, QR-Codes, Texten, Symbolen oder Grafiken auf die Oberfläche von Leiterplatten.

● Generieren Sie hochwertige 1D- und 2D-Codes, Texte, Logos, optische Zeichen usw.

● Für optimale Leistung stehen 4 Lasertypen (CO2, UV, Grün & Faser) zur Verfügung.

● Unterstützung einer Konfiguration mit zwei Köpfen oben und unten für mehr Flexibilität und höheren Durchsatz

● Standardmäßige Dual-Kamera-Konfiguration, gleichzeitiges Lesen und Markieren zur Verbesserung

Durchsatz und Qualität

● Ausgestattet mit Raucherkennung

● Sicherheitsgehäuse mit Verriegelungsschaltern, das die Verschmutzung des Werkstattbodens verhindert.

● Optionale Doppelförderbandkonfiguration für höheren Durchsatz und größere Flexibilität

● Optionale Z-Achse für zusätzliche Flexibilität beim Markieren auf unterschiedlichen Werkstückhöhen.

● Ein separater Staubabscheider gehört zur Standardausstattung.

● Hohe Effizienz, erzeugt hochwertige Markierungen, einfache Wartung

TECHNISCHE DATEN

Modellnr.	M2-900L	M2-940L	M2-945L	M2-960L
Lasertyp	CO2	UV	Grün	Faser
Wellenlänge	10,6 (μm)	355 (nm)	532 (nm)	1064 (nm)
Laser-Ausgangsleistung (W)	5/10	5/10	5/10	20.10.30
Laserfleckdurchmesser (μm)	80, 110, 140	15
Scangeschwindigkeit (mm/s)	6.000	5.000
Wiederholgenauigkeit (μm)	±20
Abstand zur Oberseite der Leiterplatte (mm)	25
Abstand an der Unterseite der Leiterplatte (mm)	20
Förderbandhöhe (mm)	900±50
Barcode-Lesegerät	CCD-Online-Erkennung
Barcode-Typ	1D-, 2D-RSS-Codes, Zahlen, Text, Grafiken
Anwendbare Materialien	Harz, Gummi, Kunststoff & Papier	Harz, Gummi, Kunststoff, Papier und Metall
Leiterplatten-/Substratdicke (mm)	0,2 ~ 6
Minimale Leiterplattengröße (mm)	50 × 50
Maximale Leiterplattengröße (mm)	Einzelförderband ： 750 (X) x 580 (Y) mit Flipper Standard ： 480 (X) x 460 (Y) mit optionalem Flipper ： 510(X) x 460(Y)
Markierungsbereich eines einzelnen Förderbandes (mm)	Oberseite: 530(X) x 580(Y)	Oberseite: 500(X) x 580(Y)	Oberseite: 530(X) x 580(Y)
	Unterseite: 510(X) x 580(Y)	Unterseite: 480(X) x 580(Y)	Unterseite: 510(X) x 580(Y)
	mit Flipper: 480 (X) x 450 (Y)
Markierungsbereich für Doppelförderband (mm)	Oberseite: 480(X) x 260(Y)	Oberseite: 420(X) x 260(Y)	Oberseite: 450(X) x 260(Y)
	Unterseite: 400(X) x 260(Y)	Unterseite: 350(X) x 260(Y)	Unterseite: 380(X) x 260(Y)
Doppelförderband	Option
Automatische Z-Achsen-Anpassung	Option
Integrierter Board-Wender	Optional (nicht kompatibel mit der Doppelkopfoption)
Kamera mit großem Sichtfeld	Option
Intelligente Erkennung	Option
Hocheffizienter Staubabscheider	Option
Doppelte Laserlichtquelle (Doppelkopf, gekennzeichnet durch DH in der Modellnummer)	Optional (nicht kompatibel mit integriertem Platinenwender)
Kühlart	Luftkühlung	Luftkühlung / Wasserkühlung		Luftkühlung
Stromversorgung	220 V / einphasig / 50 Hz / 8 A
Luftdruck (bar)	6
Gewicht (kg)	Ca. 1000
Abmessungen (mm)	1100 (B) × 1675 (T) × 1535 (H)

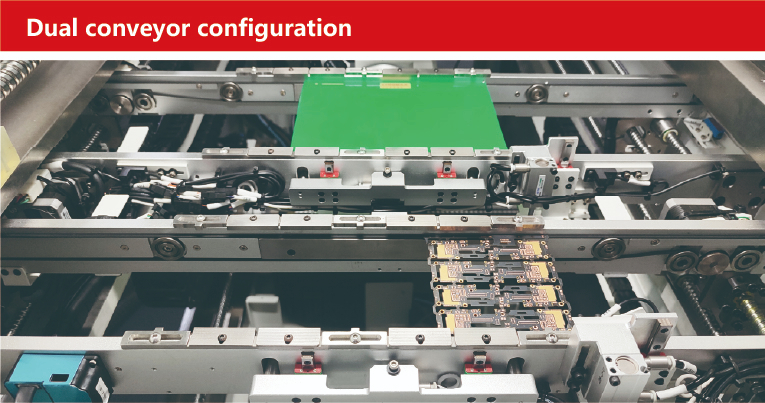

Doppelförderbandkonfiguration

Einstufiges Förderband

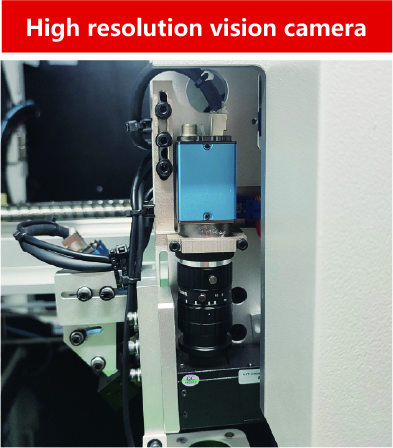

Hochauflösende Sichtkamera

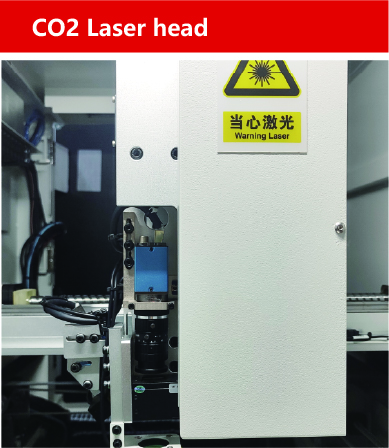

CO ₂ Laserkopf

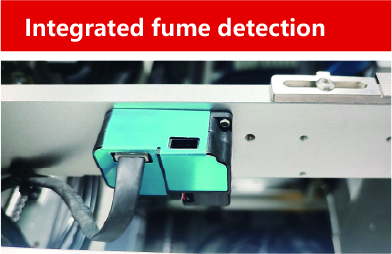

Integrierte Raucherkennung

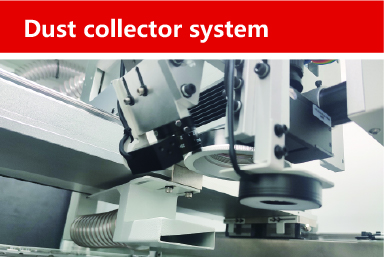

Staubabscheidersystem

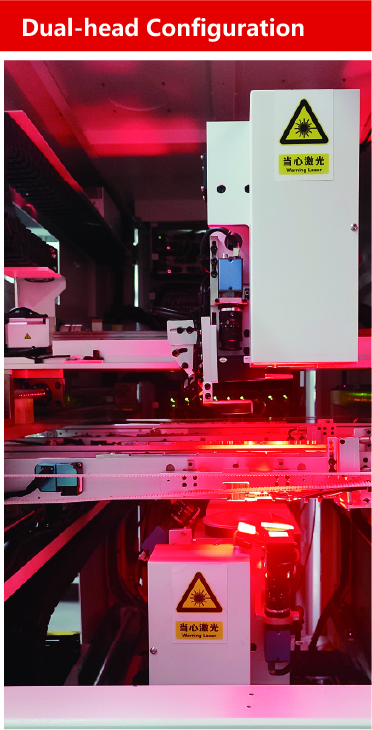

Doppelkopf-Konfiguration

● Alle Spezifikationen können sich aufgrund technischer Entwicklungen oder Fortschritte ändern. Bei Fragen zu unseren Produkten wenden Sie sich bitte an Youngpool Technology (shicx@youngpool.com) oder an Ihren lokalen Ansprechpartner.
