Als SMT Die Fertigung entwickelt sich stetig hin zu hochdichten Bestückungen und höheren Zuverlässigkeitsanforderungen. Oberflächenreinheit ist dabei zu einem entscheidenden Faktor für die Ausbeute geworden. Ob beim Materialeingang vor der Bestückung oder während der Zwischenprozesse danach: Reststaub und Fremdpartikel im Mikrometerbereich können die Lötqualität, die Prüfgenauigkeit und sogar die Langzeitstabilität beeinträchtigen. Daher ist eine stabile und kontrollierbare Reinigungsleistung unerlässlich. — ohne die Prozesskomplexität wesentlich zu erhöhen — hat sich zu einer Schlüsselrichtung für die Optimierung von Produktionslinien entwickelt.

Grenzen herkömmlicher Reinigungsmethoden

Gängige Reinigungsmethoden in modernen Produktionslinien umfassen kontaktbasierte Verfahren wie Bürsten sowie Nassreinigungsverfahren. Erstere weisen bei komplexen Strukturen (z. B. Durchgangslöchern, Stufenflächen) oft eine unzureichende Abdeckung auf, während der mechanische Kontakt potenzielle Risiken für Präzisionsbauteile birgt. Letztere ermöglichen zwar eine effektive Reinigung, erfordern jedoch Reinigungsmittel und Trocknungsprozesse, die höhere Anforderungen an das Verbrauchsmaterialmanagement, die Anlagenwartung und die Umweltkontrolle stellen. Daher wird im Rahmen des Konzepts der „ reduzierter Kontakt und minimierte Variablen, „ Die trockene, berührungslose Reinigung wird zunehmend als ergänzende oder alternative Lösung eingesetzt.

Youngpool Technologie für berührungslose Reinigung

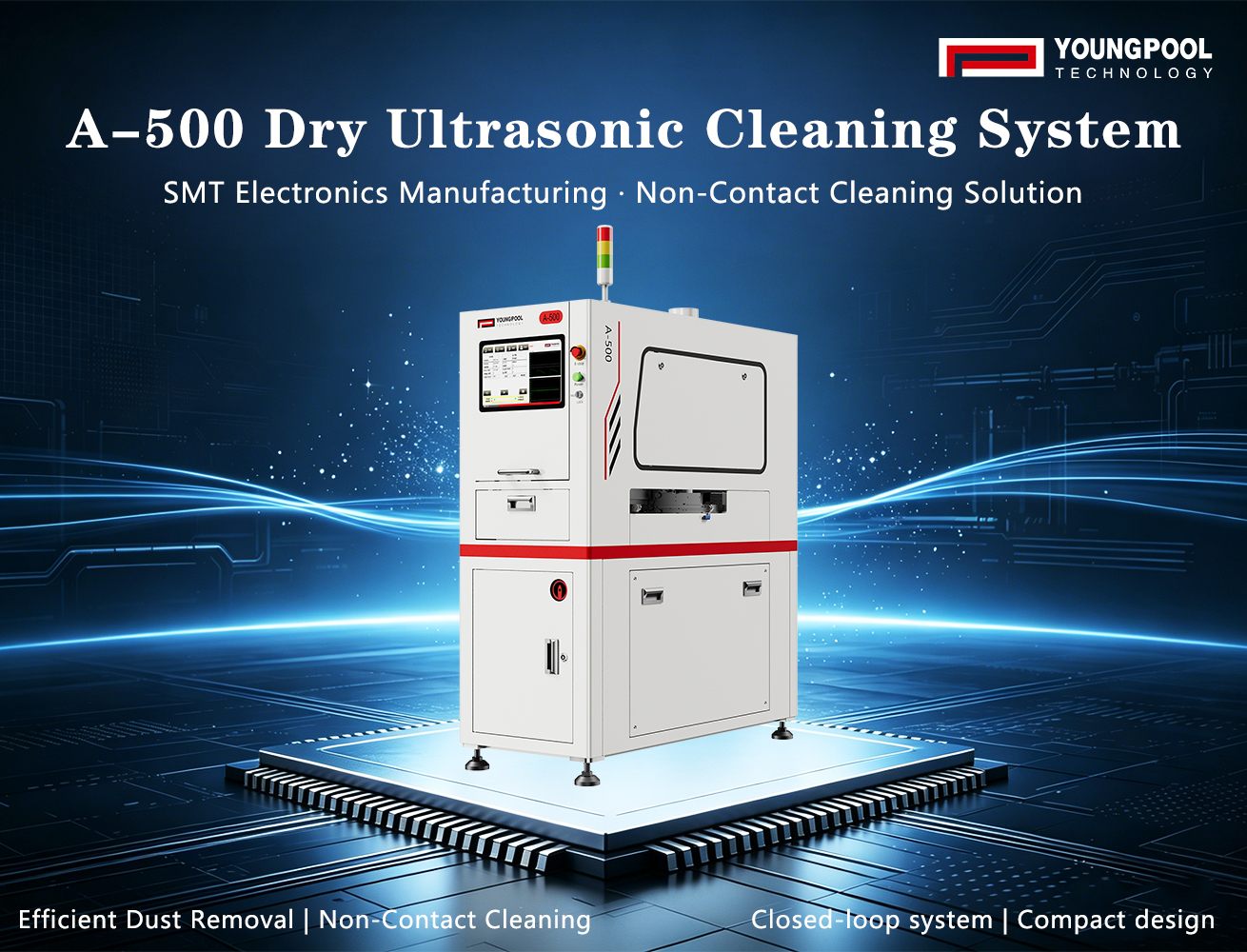

Der A-500 Trockene Ultraschallreinigungsmaschine , unabhängig entwickelt von Youngpool Die Technologie basiert auf aerodynamischen Prinzipien. Durch die Erzeugung eines Hochgeschwindigkeits-Ultraschallluftstroms am Staubabsaugkopf werden an der Produktoberfläche haftende Partikel gelöst und können ihre Haftkräfte überwinden. Anschließend werden diese Partikel gleichzeitig über ein Unterdrucksystem abgesaugt, wodurch ein geschlossener Reinigungsprozess entsteht.

Dieses Reinigungsverfahren nutzt saubere Luft als Medium zur effektiven, berührungslosen Entfernung von nicht haftendem Staub. Laut Geräteangaben kann die Entfernungseffizienz über 97 % liegen. In der Praxis vermeidet dieses Verfahren mechanische Beeinträchtigungen von Bauteilen und Strukturen und eignet sich hervorragend für dreidimensionale Oberflächen wie Durchgangslöcher und Stufengeometrien. Zudem kommt es ohne Verbrauchsmaterialien wie Reinigungsflüssigkeiten aus, was die Bedienung vereinfacht. Die kombinierte Wirkung von Reinigung und Absaugung mittels Unterdruck minimiert zusätzlich das Risiko von Staubrückständen und deren Wiederanhaftung.

Darüber hinaus verfügt das Gerät über ein geschlossenes Systemdesign, das sicherstellt, dass es die Luftstromführung oder den Druckausgleich innerhalb der Werkstatt nicht stört, wodurch es sich besonders für einen stabilen Betrieb in Umgebungen mit strengen Reinheitsanforderungen eignet.

Anwendungserweiterung: Reinigung defekter Sonden

In der tatsächlichen SMT-Produktion stellt sich die Frage nach „ defekte Sonden „ (z. B. Rückstände von gebrochenen Prüfspitzen, Befestigungsstiften oder ähnlichen Mikrostrukturen) sind eine typische Quelle für Feinstaubverunreinigungen. Diese Fremdpartikel sind oft lokalisiert und unregelmäßig verteilt, was ihre präzise Entfernung mit herkömmlichen Kontaktreinigungsverfahren erschwert, während die Nassreinigung zusätzliche Prozessschritte erfordert.

In solchen Fällen wendet das Trocken-Ultraschallreinigungsgerät einen berührungslosen Luftstrom auf lokalisierte Bereiche an und entfernt so effektiv Sondenreste oder Ablagerungen, ohne umliegende Strukturen zu beschädigen. Die integrierte Unterdruckabsaugung gewährleistet die zeitnahe Entfernung der Partikel nach der Ablösung und reduziert dadurch das Risiko einer Sekundärkontamination.

Anwendungswert von Trocken-Ultraschallreinigungsmaschinen

Aus Sicht der Produktionslinie liegt der Wert von Trocken-Ultraschallreinigungsanlagen nicht nur in der Entfernung von Staub und defekten Sonden, sondern auch in der Verbesserung der Prozessstabilität. Bei Bestückungs- und Lötprozessen kann die Verschmutzung der Oberfläche durch Partikel zu Lötstellenfehlern oder unzureichender Verlötung führen. Durch die Einführung eines stabilen Reinigungsschritts an kritischen Punkten lassen sich prozessbedingte Schwankungen aufgrund von Verschmutzungen reduzieren und somit die Prozesskonsistenz verbessern.

Im Vergleich zu Nassreinigungsverfahren mit mehreren Schritten wie Waschen, Spülen und Trocknen wird der gesamte Prozess bei der Trockenreinigung in einem einzigen Schritt abgeschlossen. Dies verkürzt den Prozessablauf, reduziert die Komplexität der Anlagenkonfiguration und senkt die laufenden Betriebskosten. Darüber hinaus verringert der Verzicht auf Reinigungsflüssigkeiten den langfristigen Materialverbrauch und die damit verbundenen Umweltbelastungen.

Hinsichtlich der Automatisierungsintegration unterstützt die Anlage sowohl einspurige als auch zweispurige Konfigurationen und lässt sich in MES-Systeme integrieren. Dies ermöglicht den Inline-Einsatz und die datengesteuerte Steuerung ohne Beeinträchtigung der Taktzeit. Die geschlossene Konstruktion trägt zudem zur Aufrechterhaltung der Luftstrom- und Druckstabilität im Reinraum bei und gewährleistet so die Konsistenz der Produktionsumgebung.

Innerhalb des SMT-Fertigungssystems verlagert sich die Rolle der Reinigung allmählich von „ Problemkorrektur „ Zu „ Prozessvermeidung. „ Der Youngpool Technologie A-500 Trocken-Ultraschall Reinigungsmaschine , das auf berührungsloser Luftstromreinigung basiert, bietet eine vereinfachte und kontrollierbare Lösung für typische Szenarien wie die Entfernung nicht haftender Partikel und die Reinigung abgebrochener Sonden.

Durch die Verbesserung des Reinheitsgrades ohne zusätzliche Prozessbelastung wird dieser stabilitätsorientierte Optimierungsansatz zu einem immer wichtigeren Bestandteil der schlanken Produktion.
