In der Moderne SMT-Fertigung Bei Fertigungslinien mit dem Ziel einer hohen Erstausbeute ist der Spleißprozess entscheidend für die Sicherstellung einer kontinuierlichen Produktion. Traditionelle Verfahren stoßen angesichts der zunehmenden Miniaturisierung elektronischer Bauteile an ihre Grenzen hinsichtlich Effizienz und Fehlervermeidung. Daher integrieren einige High-End-Spleißgeräte mittlerweile Online-LCR-Testfunktionen, um Defekte direkt an der Quelle zu erkennen. Die Effektivität dieser Funktion hängt maßgeblich von der technischen Tiefe ihrer Implementierung ab.

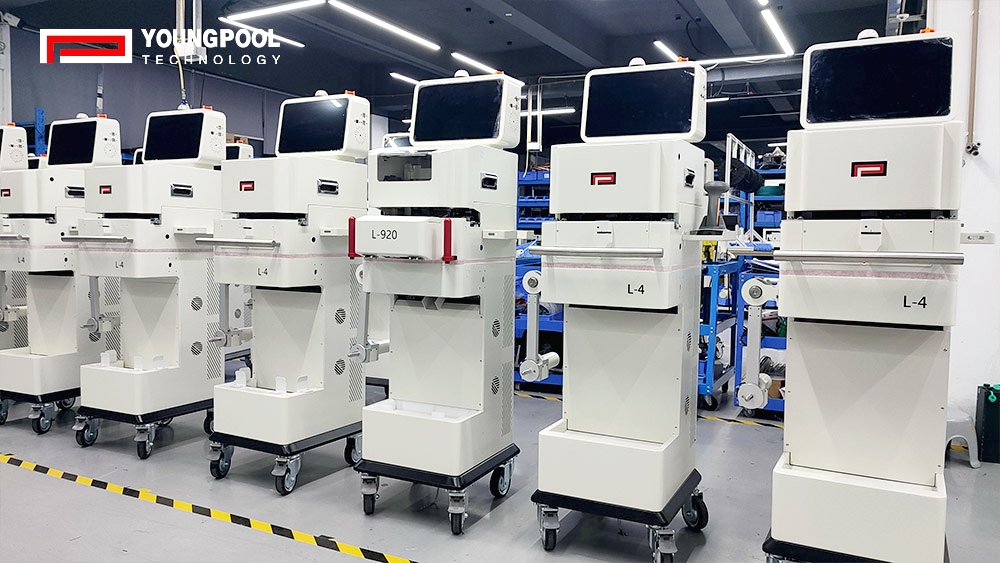

Bei der Entwicklung der L-900 und anderer Serien von automatische Spleißmaschinen Youngpool Die Technologie konzentriert sich auf zwei Kernelemente für eine effiziente Vorprozessprüfung: ein unabhängiges und hochpräzises Bewegungspositionierungssystem und einen hochflexiblen Tastmechanismus.

Um Stabilität und Genauigkeit bei elektrischen Messungen zu gewährleisten, ist ein unabhängiges Messbewegungssystem unerlässlich. Youngpool Technologie Das Messmodul ist mit einer dedizierten X/Y/Z-Präzisionsbewegungsplattform ausgestattet. Diese Architektur dient primär der physikalischen Trennung des Messprozesses von Spleiß-, Schneid- und anderen Bearbeitungsvorgängen, die Vibrationen erzeugen können. Durch den Einsatz hochpräziser Linearmodule und einer Regelungstechnik erreicht das System eine Positioniergenauigkeit von ±0,01 mm. Dies gewährleistet eine stabile Basis für den zuverlässigen Kontakt der Messspitzen mit den Bauteilanschlüssen und eine Messgenauigkeit von ±0,05 % bei gleichzeitiger Minimierung mechanischer Kopplungsstörungen.

Um den vielfältigen Testanforderungen von 01005-Bauteilen bis hin zu größeren Gehäusegrößen gerecht zu werden, erweisen sich herkömmliche Lösungen mit festem Prüfspitzenabstand als unzureichend. Youngpool Der technologische Ansatz nutzt einen Messmechanismus mit variabler Sonde. Basierend auf der Erkennung durch das Bildverarbeitungssystem oder voreingestellte Programme passt dieser Mechanismus den Abstand zwischen den beiden Sonden automatisch an die Kontaktflächenabstände verschiedener Bauteilgrößen an. Diese Technologie ermöglicht es, mit einem einzigen Testmechanismus mehrere Gehäusetypen adaptiv abzudecken und so die Kompatibilität mit der Produktionslinie sowie die Prozessflexibilität zu verbessern.

Die Kombination dieser beiden Technologien ermöglicht es dem Spleißgerät, über die reine physische Verbindung hinausgehende Funktionen bereitzustellen. Durch die gleichzeitige Messung wichtiger elektrischer Parameter während des Spleißvorgangs kann das System fehlerhafte Bauteile oder Materialien mit Parameterabweichungen vor dem Bestücken effektiv identifizieren. Diese Vorprozessprüfung verlagert den Qualitätskontrollpunkt von der nachträglichen Fehlerbehebung hin zur proaktiven Prävention und erweitert das Ertragsmanagement auf eine Phase vor dem eigentlichen Bestückungsprozess.

Insgesamt bietet Youngpool durch die Integration unabhängiger Präzisionsbewegungssteuerung mit programmierbaren Messtasterlösungen eine Lösung, die den Anforderungen gerecht wird. Die Technologie zielt darauf ab, die automatische Spleißmaschine zu einem zentralen Prozessüberwachungsknotenpunkt innerhalb der Produktionslinie zu entwickeln. Dieses integrierte Design bietet Kunden eine zuverlässigere Produktionskontinuität und eine erste Qualitätssicherung in komplexen, anspruchsvollen Fertigungsumgebungen.
