In SMT-Fertigungslinien Die Konsistenz und Zuverlässigkeit der eingehenden Materialien beeinflussen unmittelbar die Qualität der nachfolgenden Bestückung. Angesichts der zunehmenden Verbreitung von hochdichten Bestückungsautomaten und ultra-miniaturisierten Bauteilen wie beispielsweise 01005 reicht die alleinige manuelle Kennzeichnung oder die Erfahrung der Bediener nicht mehr aus, um die Anforderungen an Konsistenz und Zuverlässigkeit zu erfüllen. Werden beim Spleißen fehlerhafte Materialien eingeführt, verstärken sich die Probleme häufig in den nachfolgenden Bestückungsprozessen und beeinträchtigen die Stabilität der gesamten Produktion.

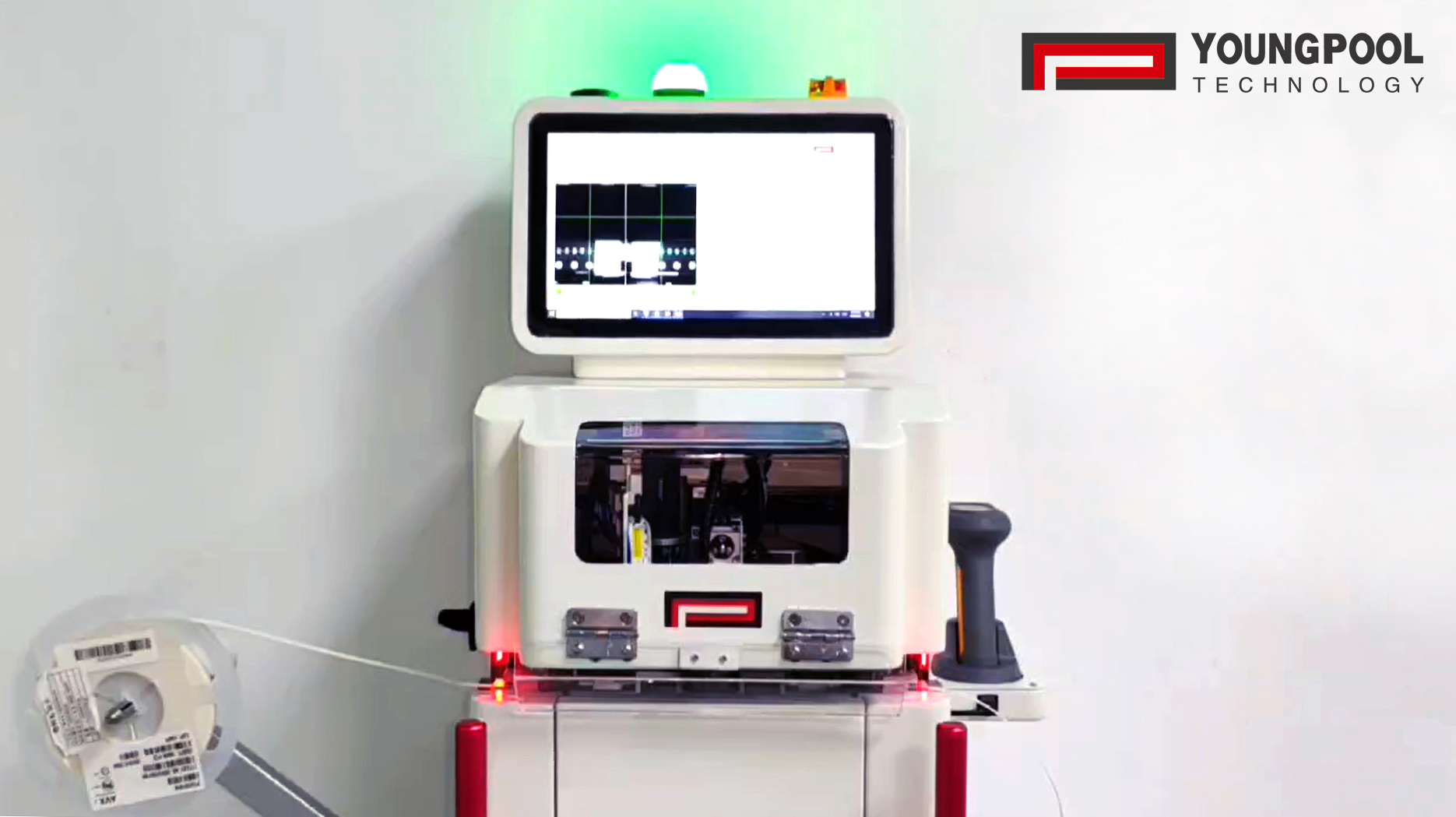

Um dieser Herausforderung der Branche zu begegnen, bietet Youngpool Technology ein optionales, auf LCR-Messungen basierendes Poka-Yoke-System an. L-900 automatische Spleißmaschine Das System verfügt über eine unabhängige X-, Y- und Z-Achsenstruktur, wodurch der Messprozess unabhängig von den Modulen für Bildverarbeitung und Spleißung abläuft. Diese Konstruktion minimiert gegenseitige Störungen und gewährleistet Messstabilität. Der variable Messstift ermöglicht zudem eine adaptive Kontaktierung je nach Bauteilgröße. Neben zuverlässigem Kontakt unterstützt er die Parametermessung von Bauteilen bis hinunter zu 01005 und bietet so ein optimales Gleichgewicht zwischen Messgenauigkeit und Bauteilschutz.

Aus Anwendungssicht verlagert die Einführung der LCR-Messung die Prüfung elektronischer Bauteile im Wesentlichen auf den Spleißvorgang. Im Vergleich zur Erkennung von Anomalien in nachgelagerten Prozessen ermöglicht dieser Ansatz die Validierung grundlegender elektrischer Parameter, bevor die Materialien in die Produktionslinie gelangen. Dadurch wird das Risiko der Verwendung fehlerhafter Materialien reduziert. In der Praxis wird diese Funktion typischerweise in Verbindung mit Barcode-Identifizierung und MES-Systemen eingesetzt, um einen mehrstufigen Poka-Yoke-Mechanismus zu bilden, anstatt sich auf eine einzelne Prüfmethode zu verlassen.

Hinsichtlich der Effizienz hängt der Einfluss der Messfunktion als optionales Modul auf die Zykluszeit von Faktoren wie der Prüfstrategie und der Materialart ab. Durch die unabhängige Bewegungskonstruktion kann das Gerät die Beeinträchtigung des Messprozesses durch die Prüfmaschine reduzieren. Spleißen bis zu einem gewissen Grad zyklisch, wobei ein praktisches Gleichgewicht zwischen Inspektionsfähigkeit und Produktionseffizienz aufrechterhalten wird.

Insgesamt stellt die Integration der LCR-Messtechnik in Spleißgeräte eine funktionale Erweiterung herkömmlicher Spleißverfahren dar. Mit dieser Konstruktion, Youngpool Technology ermöglicht es, dass die Spleißphase nicht nur die Verbindungseffizienz sicherstellt, sondern auch eine grundlegende Materialprüfung durchführt und so eine robustere Unterstützung der SMT-Fertigungslinien bietet, anstatt nur als mechanische Ausführungseinheit zu dienen.
