Beim SMT-Spleißverfahren enden herkömmliche Ansätze oft mit der physischen Verbindung der Trägerbänder, während die Qualitätsparameter der Bauteile selbst erst später während der Bestückungs- oder Testphasen ermittelt werden können. Youngpool Technologie Die automatische Spleißmaschine L-900, ausgestattet mit einem optionalen LCR-Messsystem, verlagert die Qualitätskontrolle in die vorgelagerte Produktionslinie. — Dank seiner zentralen Grundlage: einem präzise konstruierten, unabhängigen X-, Y- und Z-Achsen-Bewegungssystem, das hochpräzise Messungen und Steuerungen ermöglicht.

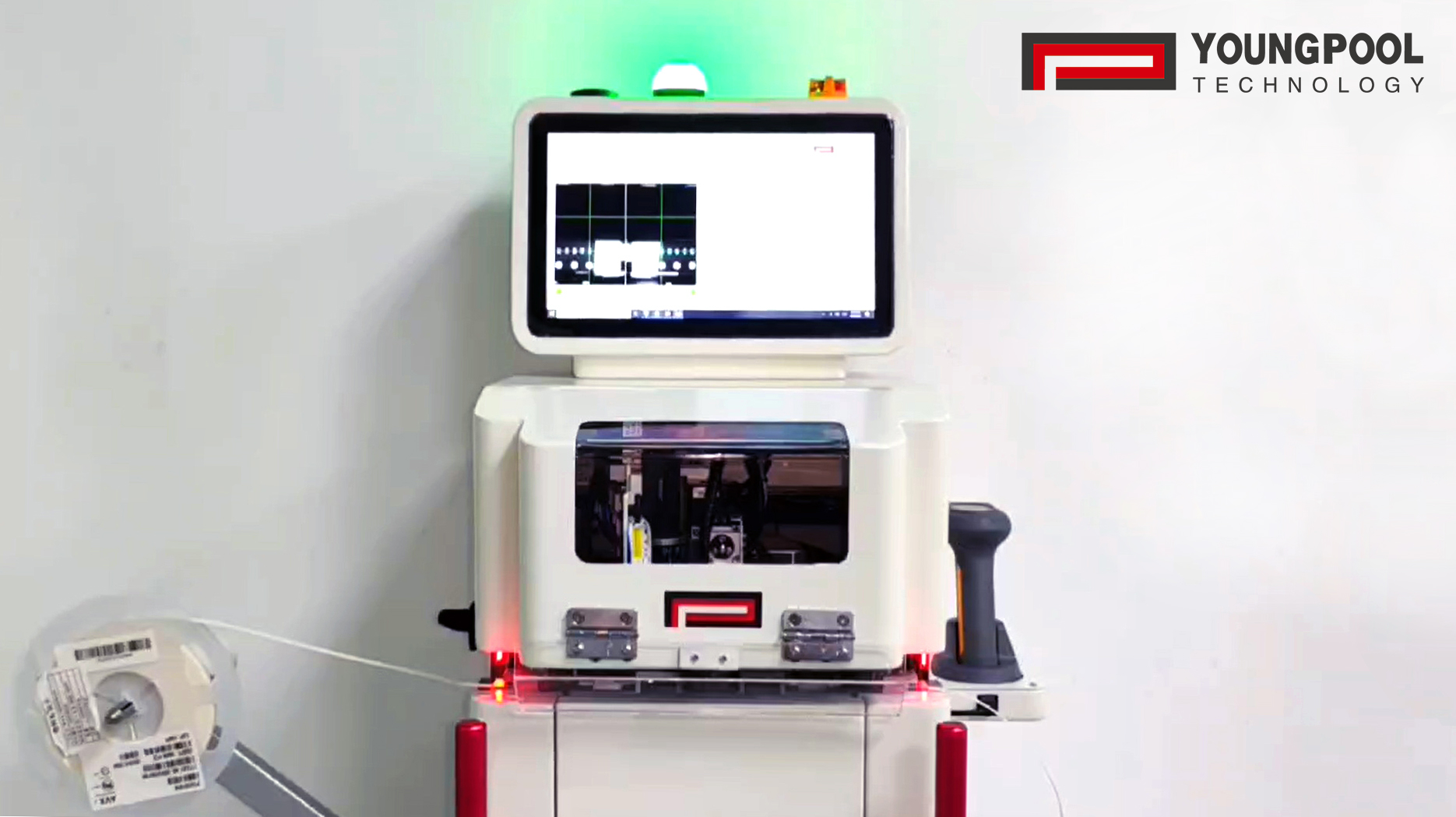

Der L-900 Automatische Spleißmaschine ' Das Messsystem nutzt präzise Bewegungen entlang der X- und Y-Achse, um sicherzustellen, dass die Sonde genau auf die Mitte der beiden Kontaktflächen des Prüflings ausgerichtet ist und eine Wiederholgenauigkeit der Positionierung von erreicht wird. ± 0,01 mm. Diese Präzision ist unerlässlich für die Handhabung von Bauteilen mit einer Größe von nur 01005 mm, da selbst geringste Fehlausrichtungen zu Messfehlern führen können. Die unabhängig gesteuerte Z-Achse trägt zu einem höheren Maß an Präzision bei. „ taktile Intelligenz „ Der Prozess wird dadurch optimiert, dass die Sonde nicht einfach auf das Bauteil drückt, sondern über die Z-Achse kontrollierten Kontakt mit einstellbarer Kraft und einstellbarem Hub herstellt. Dieses sanfte Verfahren verhindert Beschädigungen oder Verschiebungen von Mikrobauteilen durch zu hohen Druck und gewährleistet gleichzeitig eine stabile und zuverlässige Testverbindung.

Diese dreiachsige, koordinierte Konstruktion bietet außergewöhnliche Flexibilität beim Testen. Das System kann Testpfade und Kontaktstrategien dynamisch an unterschiedliche Bauteilgrößen und Bandabstände anpassen und erreicht so adaptives Verhalten. „ Sondenformvariante „ für präzise Messungen. Dadurch wird eine Messgenauigkeit von erreicht. ± 0,05 %, unterstützende Induktivität ab 0 μ H bis 1000 H, Kapazität von 0 pF bis 20 mF und Widerstand von 0 Ω bis 20 Millionen Ω In der praktischen Produktion bedeutet dies, dass fehlerhafte Materialien bereits beim Spleißen erkannt und aussortiert werden können, sodass fehlerhafte Bauteile nicht in nachfolgende Prozesse gelangen. Das System erreicht eine Prüfquote von bis zu 95 % für Bauteile der Bauform 01005 und beweist damit seine Fähigkeit zu einer stabilen und hochpräzisen Qualitätsprüfung.

Der L-900 Automatische Spleißmaschine ' Das LCR-Messsystem verkörpert ein Kernprinzip: Wahre Präzision entsteht durch präzise Steuerung und koordinierte Bewegung in allen Achsen. Weit über ein herkömmliches Spleißwerkzeug hinaus integriert es eine voll funktionsfähige Präzisionsmessstation direkt in den Spleißprozess. — Einrichtung einer fortschrittlichen, intelligenten Qualitätsbarriere an vorderster Front für die SMT-Fertigung Linie.
